巴特熔體泵廠家講述新型高溫高壓泵密封形式
時間:2017-01-13 11:25??作者:巴特熔體泵
高溫高壓泵輸送高溫高壓介質，為防止電機腔內部引起很高溫升而導致機組發生故障，因此對高溫高壓泵密封有著嚴格的技術要求。目前，對高溫高壓泵機械密封有了較深人的研究。

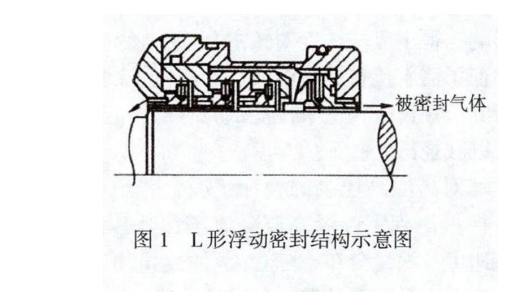

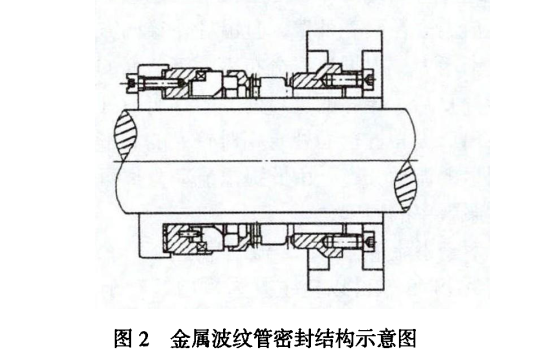

目前，主要的機械密封由動環、靜環、彈簧、動靜環密封圈、傳動銷和防轉銷組成。常用的高溫高壓泵機械密封有：1)浮動環與填料的組合密封(如圖1)，此密封不僅可以阻止液體泄漏，還可封堵氣體，而且填料可以減少泄漏量；2)金屬波紋管機械密封(如圖2)，它是將環裝金屬薄片焊接在一起，形成的元件既作彈性元件也可起到隔離的作用，其優點是密封浮動性與隨機補償性好，但是對溫度有一定限制并且易產生顆粒阻塞。

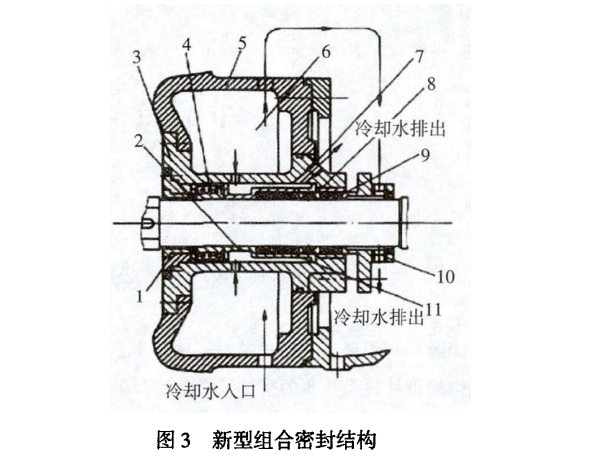

為了更好地適應高溫高壓泵的運行工況，針對不同高溫高壓泵的機械密封進行了改進設計。鄭州巴特針對高溫高壓熱水循環泵提出了新型組合密封(如圖3)。
此組合密封由三道密封組成，道為浮動環密封，用于密封高壓高溫水并降低其壓力；第二道為組合密封，用于密封經道密封后的少量泄漏液體，同時可以起到降溫、沖洗、潤滑的作用；第三道密封是填料密封，用以密封經第二道密封后的極少量泄漏液體，同時起到冷卻、潤滑、沖洗的作用。該密封具有降溫效果合理、降壓效果好、密封性能良好和安全可靠的特點，適合密封溫度為250-265℃的介質，實際運用證明此新型組合密封效果良好。高溫熔體泵：www.m.1huifang.com
